一、符合标准:该仪器之设计符合国家标准GB/T 26706-2011《软体家具 棕纤维弹性床垫》;QB/T 1952.2-2011《软体 家具 弹簧软床垫》对于力学测试的要求。

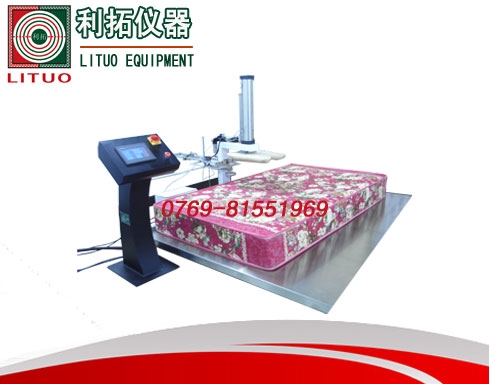

二、产品说明:床垫边部耐久性主要是测试床垫边部耐久性,满足各类床垫制造商和标准的要求。用于判定床垫之品质及使用寿命,严格遵守国家标准对于力学测试的要求。适用于强力弹簧床垫、普通弹簧床垫、泡沫床垫、棕纤维弹性床垫等。
三、主要技术规格
1.边部耐久性
1.1.PLC系统:高精度PCL控制程序运行,触摸屏操作与显示
1.2.外观:烤漆处理
1.3.测试台面材质:不锈钢
1.4.测试床垫尺寸:2000*2200mm(长*宽)
2.自动测量高度装置
2.1.测量垫块:测量表面为平整光滑的刚性圆柱体
2.2.测量垫块直径:100mm,倒角R10
2.3.垫块保载速度:(3±1)s
2.4.垂直向下加载力:1000N
2.5.测量高度:共加载5000次后,测其高度
2.6.测高系统:通过软件设定力值,定速度的方式垂直向下施力,直接与PLC触摸屏链接
四、主要特点
1.该设备满足2种测试方法:边部耐久性试验、测试垫面高度试验。
2.用PLC控制,实现全自动测试结果,一键控制全自动操作化和手动两种测试模式。
3.边部耐久性试验部分采用悬臂式机械结构,运用气动加载传动件,提高了整机机械强度和刚度,增加了使用寿命和 检测数据的精确度,有效地降低了运行噪声。
4.外观美观大方:全隐藏式布线,防止操作过程中的漏电及任何电源系统的危险性;承载面采用不锈钢板,表面光滑,方便加载床垫;全钢板底座,无需打孔固定地面,充分保证仪器运作时不位移,不抖动。
5.人性化的控制系统,界面简洁,功能齐全,使用高速响应的触摸屏,操作简便。
6.数据保护:断电自动保存(断电后数据可自动保存)。
7.7寸触摸屏控制显示,功能强大及智能化。
8.数控加工而成的标准夹具,外观更能体现人体力学性能。
9.用气动提升装置,上升更平稳。
五、试验方法
1.进行床垫边缘试验:
2.耐久性试验100次;试验后在标准环境中至少陈放30min;
3.测量试件围边高度,计算围边高度的变化量(整个测试在床垫从标准环境下移出后5min内完成);
4.继续耐久性试验4900次,试验后在标准环境中至少陈放3h;
5.测量试件的围边高度,计算围边高度的变化量(整个测试在床垫从标准环境下移出后5min内完成)。
6.床垫高度测量
将床垫置在平板上,通过圆形垫块在测量位置,以(100±20 )mm/min的速 度, 垂直向下施加4N的力,此
时圆形垫块测量表面(下表面)与平板距离为床垫的垫面高度Hd。
在加载区域的3个测量位置上分别测量垫面高度Hd,计算算术平均值即为床垫垫面高度Hd。
7.加载试验
加载垫:表面坚硬,光滑,它与试验设备相连接,能绕着横轴在垂直面上转动;
通过边部加载垫在床垫长边中点,距离表面边部200mm处,垂直向下加载1000N,共加载5000次,每次保载
(3±1)秒。
