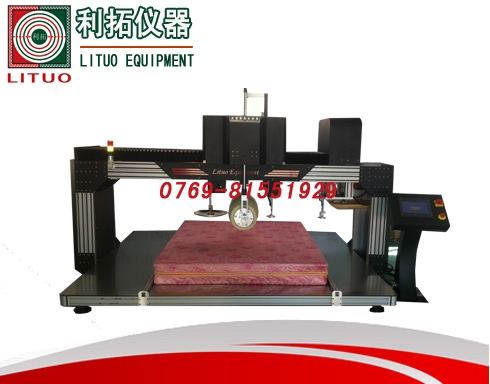

LT-C08国标床垫滚压耐久性试验机|国标床垫压边试验机
一、符合标准:该仪器符合国家标准GB/T 26706-2011《软体家具 棕纤维弹性床垫》;QB/T 1952.2-2011《软体家具 弹簧软床垫》对于力学测试的要求。
二、产品说明:床垫滚压耐久性测试是模拟人类睡眠中不断的翻滚而设计的机器,床垫边部耐久性主要是测试床垫边部耐久性,满足各类床垫制造商和标准的要求。用于判定床垫之品质及使用寿命,严格遵守国家标准对于力学测试的要求。适用于强力弹簧床垫、普通弹簧床垫、泡沫床垫、棕纤维弹性床垫等。
三、滚压试验技术规格
1.技术参数:
1)控制器:PLC可编程控制器,日本松下伺服电机;
2)辊筒形状:圆形
3)辊筒总长度:1000±2mm(或依客户要求)
4)辊筒倒角:R30
5)辊筒最大直径:300±1mm
6)滚动速度:16±2次/min
7)测力装置精度不低于1%,尺寸装置精度不低于1mm,加载块位置偏差为±5mm
8)控制方式:PLC控制和触摸屏
9)监控方式:蜂鸣报警
10)运行精度:±0.2mm
11)滚筒材质:特殊塑料
12)马达:日本松下伺服马达
13)PLC系统:高精度PCL控制程序运行,触摸屏操作与显示
14)外观:烤漆处理
15)测试台面材质:不锈钢
16)测试台面离地面高度:500mm
17)测试床垫尺寸:2200*2000mm(长*宽)
18)滚筒数量:一个国标圆形滚筒
19)电源、功率:AC2201V 50HZ单相  约2KW
2.试验装置:滚压耐久性试验主要由辊筒和驱动装置两分部分组成,辊筒可在床垫表面做相对水平运动,辊筒表面应坚硬,光滑,无刮痕及其它表面缺陷。耐久性试验机应在静态下可通过辊筒对床垫表面施加1400±7N的力,辊筒可绕其中心轴自由转动并保持平衡。在转动过程中辊筒贴合在床垫表面上,在规定的区域循环滚动加载施力,并能在床垫表面床垫的滚压变形上下浮动,其加载频率应为16±2次/min。
3.加载试验:采用滚压耐久性试验机进行试验,试验前调整辊筒装置处于加载区域的中心线,驱动装置沿水平方向施加力量,辊筒在距床垫中心线250mm的两侧区域内沿中心轴的垂直方向做往复运动,每次加载包括往复各一次,在试验期间应采用适当的方法对床垫进行固定,防止床垫移动。
4.试验原理:采用一个滚动式加载模块置于水平放置的床垫的加载部位,以一定的频率滚动,床垫进行往复加载,以检验床垫对长期重复性滚动载荷的承受能力。
5.试验方法:
1)常温下静置停放24H;
2)测量试样的初始垫面高度;
3)进行耐久性试验,循环加载100次;
4)停放30min;
5)测量试样的垫面高度;
6)进行耐久性试验,循环加载29900次;
7)停放3H;
8)测量试样的垫面高度,并与加载100次对比高度损失。
6.PCL控制器面板功能:
1)开关键:启动,停止
2)速度设定:10-18次/分任意设定;
3)距离设定:0~1000mm可调
4)次数设定:1~50万次任意设定;
5)程序设定:进行耐久性试验,循环加载100次;16次/分速度,停放30min;程序自动进行耐久性试验,循环加载29900次;停放3H;试验结束。
四、测试垫面高度主要技术规格
1)测量垫块:测量表面为平整光滑的刚性圆柱体;
2)测量垫块直径:100mm,倒角R10;
3)垫块施力速度:100±20mm/min;
4)垂直向下力:施4N力,此时圆形垫块测量表面下表面与平板距离为床垫的垫面高度;
5)测量高度:床垫初始垫面高度,进行100次,29900次耐久试验后,分别测其垫面高度;
6)测高系统:通过软件设定力值,定速度的方式垂直向下施力,使垫块下表面接触到床垫表面,达到4N力值时自动显示高度;
7)测高,精度高,重复性好,直接与PLC触摸屏链接。
五、边部耐久性试验主要技术规格
1.控制器:PLC可编程控制器
2.加载试验
1)加载垫:表面坚硬,光滑,它应与试验设备相连接,能绕着横轴在垂直面上转动;具体尺寸与标准一致;
2)通过边部加载垫在床垫长边中点,距离表面边部200mm处,垂直向下加载1000N,共加载5000次,每次保载(3±1)秒;
3.试验方法
1)进行床垫边缘试验:
2)耐久性试验100次;试验后在标准环境中至少陈放30min;
3)测量试件围边高度,计算围边高度的变化量(整个测试在床垫从标准环境下移出后5min内完成);
4)继续耐久性试验4900次,试验后在标准环境中至少陈放3h;
5)测量试件的围边高度,计算围边高度的变化量(整个测试在床垫从标准环境下移出后5min内完成)
六、产品主要特点
1.该设备满足3种测试方法:铺面滚压耐久性测试,边部耐久性试验,测试垫面高度试验。
2.用PLC控制,实现全自动测试结果,一键控制全自动操作化和手动两种测试模式。
3.铺面滚压耐久性试验部分采用龙门式机械结构,用大推力伺服马达以及高精密重载直线导轨作为传动件;需采用知名品牌触摸屏作为输入控制,使操作控制更人性化且简洁明了。
4.铺面耐久性试验的滚筒加载采用直线滑动轴承自由加载;耐久性试验采用加载块+直线滑动轴承自由加载, 因为仅存在直线轴承滚动磨擦,所以能保证加载力的准确性.故加载力更符合标准要求。
5.外观美观大方:全隐藏式布线,防止操作过程中的漏电及任何电源系统的危险性;承载面采用不锈钢板,表面光滑,方便加载床垫;全钢板底座,无需打孔固定地面,充分保证仪器运作时不位移,不抖动。
6.测试垫面高度试验,按标准规定的速度进行测试,到达设定力值自动停止,测试三个点求其平均值。
7.滚筒采用特殊材质,耐磨性好,表面光滑,不开裂,不变形,使用寿命长。8.滚压测试中点定位,自动寻找床垫中点,无需人工再次定位,PLC始点定位。
9.人性化的控制系统,界面简洁,功能齐全,使用高速响应的触摸屏,操作简便。
10.数据保护:断电自动保存(断电后数据可自动保存)。
11.边部耐久性试验部分采用悬臂式机械结构,运用气动加载传动件,提高了整机机械强度和刚
度,增加了使用寿命和检测数据的精确度,有效地降低了运行噪声。
12.触摸屏控制显示,功能强大及智能化。


产品关键词: 国标床垫滚压耐久性试验机|国标床垫压边试验机

名称:国标床垫滚压耐久性试验机

产品说明:功能:高精度PCL控制程序运行,触摸屏操作与显示。洽谈:13631726855(赵小姐)

详细内容
LT-C08国标床垫滚压耐久性试验机|国标床垫压边试验机
一、符合标准:该仪器符合国家标准GB/T 26706-2011《软体家具 棕纤维弹性床垫》;QB/T 1952.2-2011《软体家具 弹簧软床垫》对于力学测试的要求。
二、产品说明:床垫滚压耐久性测试是模拟人类睡眠中不断的翻滚而设计的机器,床垫边部耐久性主要是测试床垫边部耐久性,满足各类床垫制造商和标准的要求。用于判定床垫之品质及使用寿命,严格遵守国家标准对于力学测试的要求。适用于强力弹簧床垫、普通弹簧床垫、泡沫床垫、棕纤维弹性床垫等。
三、滚压试验技术规格
1.技术参数:
1)控制器:PLC可编程控制器,日本松下伺服电机;
2)辊筒形状:圆形
3)辊筒总长度:1000±2mm(或依客户要求)
4)辊筒倒角:R30
5)辊筒最大直径:300±1mm
6)滚动速度:16±2次/min
7)测力装置精度不低于1%,尺寸装置精度不低于1mm,加载块位置偏差为±5mm
8)控制方式:PLC控制和触摸屏
9)监控方式:蜂鸣报警
10)运行精度:±0.2mm
11)滚筒材质:特殊塑料
12)马达:日本松下伺服马达
13)PLC系统:高精度PCL控制程序运行,触摸屏操作与显示
14)外观:烤漆处理
15)测试台面材质:不锈钢
16)测试台面离地面高度:500mm
17)测试床垫尺寸:2200*2000mm(长*宽)
18)滚筒数量:一个国标圆形滚筒
19)电源、功率:AC2201V 50HZ单相  约2KW
2.试验装置:滚压耐久性试验主要由辊筒和驱动装置两分部分组成,辊筒可在床垫表面做相对水平运动,辊筒表面应坚硬,光滑,无刮痕及其它表面缺陷。耐久性试验机应在静态下可通过辊筒对床垫表面施加1400±7N的力,辊筒可绕其中心轴自由转动并保持平衡。在转动过程中辊筒贴合在床垫表面上,在规定的区域循环滚动加载施力,并能在床垫表面床垫的滚压变形上下浮动,其加载频率应为16±2次/min。
3.加载试验:采用滚压耐久性试验机进行试验,试验前调整辊筒装置处于加载区域的中心线,驱动装置沿水平方向施加力量,辊筒在距床垫中心线250mm的两侧区域内沿中心轴的垂直方向做往复运动,每次加载包括往复各一次,在试验期间应采用适当的方法对床垫进行固定,防止床垫移动。
4.试验原理:采用一个滚动式加载模块置于水平放置的床垫的加载部位,以一定的频率滚动,床垫进行往复加载,以检验床垫对长期重复性滚动载荷的承受能力。
5.试验方法:
1)常温下静置停放24H;
2)测量试样的初始垫面高度;
3)进行耐久性试验,循环加载100次;
4)停放30min;
5)测量试样的垫面高度;
6)进行耐久性试验,循环加载29900次;
7)停放3H;
8)测量试样的垫面高度,并与加载100次对比高度损失。
6.PCL控制器面板功能:
1)开关键:启动,停止
2)速度设定:10-18次/分任意设定;
3)距离设定:0~1000mm可调
4)次数设定:1~50万次任意设定;
5)程序设定:进行耐久性试验,循环加载100次;16次/分速度,停放30min;程序自动进行耐久性试验,循环加载29900次;停放3H;试验结束。
四、测试垫面高度主要技术规格
1)测量垫块:测量表面为平整光滑的刚性圆柱体;
2)测量垫块直径:100mm,倒角R10;
3)垫块施力速度:100±20mm/min;
4)垂直向下力:施4N力,此时圆形垫块测量表面下表面与平板距离为床垫的垫面高度;
5)测量高度:床垫初始垫面高度,进行100次,29900次耐久试验后,分别测其垫面高度;
6)测高系统:通过软件设定力值,定速度的方式垂直向下施力,使垫块下表面接触到床垫表面,达到4N力值时自动显示高度;
7)测高,精度高,重复性好,直接与PLC触摸屏链接。
五、边部耐久性试验主要技术规格
1.控制器:PLC可编程控制器
2.加载试验
1)加载垫:表面坚硬,光滑,它应与试验设备相连接,能绕着横轴在垂直面上转动;具体尺寸与标准一致;
2)通过边部加载垫在床垫长边中点,距离表面边部200mm处,垂直向下加载1000N,共加载5000次,每次保载(3±1)秒;
3.试验方法
1)进行床垫边缘试验:
2)耐久性试验100次;试验后在标准环境中至少陈放30min;
3)测量试件围边高度,计算围边高度的变化量(整个测试在床垫从标准环境下移出后5min内完成);
4)继续耐久性试验4900次,试验后在标准环境中至少陈放3h;
5)测量试件的围边高度,计算围边高度的变化量(整个测试在床垫从标准环境下移出后5min内完成)
六、产品主要特点
1.该设备满足3种测试方法:铺面滚压耐久性测试,边部耐久性试验,测试垫面高度试验。
2.用PLC控制,实现全自动测试结果,一键控制全自动操作化和手动两种测试模式。
3.铺面滚压耐久性试验部分采用龙门式机械结构,用大推力伺服马达以及高精密重载直线导轨作为传动件;需采用知名品牌触摸屏作为输入控制,使操作控制更人性化且简洁明了。
4.铺面耐久性试验的滚筒加载采用直线滑动轴承自由加载;耐久性试验采用加载块+直线滑动轴承自由加载, 因为仅存在直线轴承滚动磨擦,所以能保证加载力的准确性.故加载力更符合标准要求。
5.外观美观大方:全隐藏式布线,防止操作过程中的漏电及任何电源系统的危险性;承载面采用不锈钢板,表面光滑,方便加载床垫;全钢板底座,无需打孔固定地面,充分保证仪器运作时不位移,不抖动。
6.测试垫面高度试验,按标准规定的速度进行测试,到达设定力值自动停止,测试三个点求其平均值。
7.滚筒采用特殊材质,耐磨性好,表面光滑,不开裂,不变形,使用寿命长。8.滚压测试中点定位,自动寻找床垫中点,无需人工再次定位,PLC始点定位。
9.人性化的控制系统,界面简洁,功能齐全,使用高速响应的触摸屏,操作简便。
10.数据保护:断电自动保存(断电后数据可自动保存)。
11.边部耐久性试验部分采用悬臂式机械结构,运用气动加载传动件,提高了整机机械强度和刚
度,增加了使用寿命和检测数据的精确度,有效地降低了运行噪声。
12.触摸屏控制显示,功能强大及智能化。


产品关键词: 国标床垫滚压耐久性试验机|国标床垫压边试验机
